Rezistenţa la impact

Sistemul de policarbonat Lexan Thermoclick are o deosebită rezistenţă la impact în cadrul unui un domeniu larg de temperatură, cuprins între -40°C şi +120°C. Produsul şi-a demonstrat rezistenţa în faţa manifestărilor climatice extreme, furtunilor, grindinei, căderilor de zăpadă şi formării de gheaţă.

Protecţia împotriva radiaţiei solare ultraviolete

Placa Lexan Thermoclick are o faţă protejată împotriva radiaţiei solare ultraviolete cu scopul de a proteja a placa împotriva efectelor dăunătoare ale acesteia şi de a-i păstra calităţile optice timp îndelungat în condiţiile climatice cele mai severe. Faţa plăcii protejată UV, marcată pe folia de protecţie, se va monta întotdeauna înspre exterior.

Proprietăţile de transmitere şi filtrare a luminii solare

Acumularea de căldură solară în interiorul unei clădiri este cauzată de către radiaţia solară ce este transmisă prin placă.
Lumina solară care pătrunde în clădire încălzeşte aerul atât în mod direct cât şi în mod indirect prin absorbţia sa de către structură, mobilier, etc., fiind apoi eliberată ca energie în spectrul infra-roşu.
Împreună cu proprietăţile termoizolante ale plăcii Lexan Thermoclick, aceasta previne ca energia calorică să se piardă mai repede decât este creată, ducând la aşanumitul “efect de seră”. Temperatura poate fi controlată prin aerisire / ventilaţie, adesea în combinaţie cu o placă Lexan
Thermoclick de o nuanţă specială alb opac sau cu o placă Lexan Thermoclick SC IR care conţine un aditiv special ce absoarbe selectiv lumina din zona apropiată de infra-roşu.
Din aceste motive Lexan Thermoclick se oferă într-o varietate mare de culori sau cu aditivi IR, care estompează strălucirea luminii solare până la un nivel plăcut ochilor şi reduce acumularea de căldură în interiorul clădirii. Calculele privind gradul de transmisie a căldurii solare prin vitraje au la bază, de regulă, datele publicate în „The Institution of Heating and Ventilation Engineers Guide Book” – Ghidul asociaţiei inginerilor specializaţi în încălzire şi ventilaţie din S.U.A.
Aceste calcule au ca referinţă geamul din sticlă transparentă iar în cazul utilizării unor materiale de vitraj alternative se aplică factori de corecţie sau coeficienţi de umbrire.

Simularea de grindină

Fiind folosit ca material de vitraj la învelitoarele de acoperiş, sistemul de policarbonat Lexan Thermoclick este supusă unor condiţii extreme de climă: furtună, grindină, vânt, zăpadă şi formarea de gheaţă. În aceste condiţii, produsul este practic incasabil şi rezistă la creşteri de temperatură datorate expunerii la soare fără a se rupe sau curba.
În cadrul unui test conceput de Dutch Testing Institute, TNO, mostrele de placă Lexan Thermoclick au fost supuse la simulări de cădere de grindină de diferite diametre fără ca placa să prezinte deteriorări notabile.
Cu ajutorul unui tun pe bază de aer comprimat se trage în placă cu bile de poliamidă de diferite diametre.
În practică, grindina cu un diametru de 20 mm pot atinge o viteză finală de impact de aproximativ 21 m/s. În astfel de condiţii se constată că unele materiale cedează, cum ar fi, de exemplu, foaia de geam din sticlă şi cea de acril.
Trebuie remarcat faptul că la testare foaia de geam din sticlă şi cea de acril au tendinţa de a deveni casante, pe când placa Lexan Thermoclear prezintă caracteristica de disipare a energiei de impact, bila lăsând urme, dar placa nu se sparge.

Rezultatele testelor de simulare a grindinii

Presiunea dinamică a văntului

Se utilizează viteza vântului pentru a se determina încărcarea efectivă a plăcilor de vitraj. În termeni matematici, presiunea încărcării se calculează prin înmulţirea pătratului vitezei vântului din proiect cu constanta K = 0,613.

q = K V²

q = Presiunea dinamică a vântului, în N/m2
K = 0.613
V = viteza proiectată a vântului exprimată în m/s

Valorile lui „q” în unităţi SI (N/m2)

Prin intermediul scalei Beaufort se poate calcula încărcarea în funcţie de viteza vântului

Coeficientul de presiune

Pentru a pune în calcul fluctuaţiile locale ale acceleraţiei / deceleraţiei vântului datorate geometriei clădirii sau a suprafeţei vitrate trebuie să se ia în calcul un coeficient de presiune corespunzător.
Determinarea coeficientului de presiune depinde de cunoaşterea următoarelor:

• Forma şi tipul clădirii
• Înălţimea suprafeţei vitrate
• Forma suprafeţei vitrate, de exemplu
  • Verticală plană
  • Învelitoare înclinată
  • Vitrarea unei suprafeţe curbe

Valoarea de încărcare a vântului se obţine prin înmulţirea presiunii dinamice a vântului cu coeficientul de presiune.
Încărcarea totală a vântului poate fi indicată pozitiv ca forţa de presiune a vântului sau negativ, indicând o încărcare de absorbţie / sucţiune a vântului. Valorile detaliate ale coeficientului de presiune a vântului se regăsesc în normele naţionale pentru construcţii din acest domeniu.

Încărcarea cu zăpadă

Încărcarea cu zăpadă a suprafeţei vitrate se poate considera echivalentă unei sarcini verticale, distribuite uniform, care acţionează pe unitatea de suprafaţă (m2) a proiecţiei orizontale a suprafeţei vitrate. Un acoperiş executat din placă Lexan Thermoclick nu permite topirea imediată a zăpezii, tocmai datorită excelentei sale capacităţi de izolare termică, şi din acest motiv încărcarea generată de zăpadă trebuie luată în calcul cu deosebită atenţie.

Indicii privind depunerea de zăpadă

Greutatea pentru fiecare centimetru în înălţime:
Zăpadă proaspătă uscată 0.8-1.9 kg/m2 per cm x oră.
Zăpadă proaspătă umedă 2 - 8 kg/m2 per cm x oră.
Indicii de încărcare cu zăpadă se pot obţine din normativele locale pentru construcţii.

Vitrarea deschiderilor verticale

Această selecţie ilustrează câteva propuneri de vitraj prin folosirea unor profile disponibile în comerţ, profile care s-au dovedit de succes în combinaţie cu placa Lexan Thermoclick.
Majoritatea distribuitorilor autorizaţi de Lexan Thermoclear şi firmele specializate în montarea acestuia oferă o gamă largă de profile şi accesorii de montaj specializate pentru gama de plăci Lexan Thermoclick, care permit un montaj rapid şi facil.
Placa Lexan Thermoclick se poate monta atât dinspre interiorul cât şi dinspre exteriorul clădirii.

Deschiderea „H” maximă recomandată

Recomandări privind vitrarea cu plăci Lexan Thermoclick fără profile-suport intermediare.

Dacă înălţimea vitrajului depăşeşte deschiderea verticală „H” maximă recomandată, se impune montarea unor profile-suport orizontale intermediare de care să se fixeze placa Lexan Thermoclick.
Placa Lexan Thermoclick se prinde de aceste profile intermediare cu ajutorul unor bride speciale din metal inoxidabil.
Aceste bride fixează fiecare câte două plăci alăturate, prin intermediul canalului prevăzut pe ambele laturi ale plăcii.
Distanţa dintre profilele orizontale intermediare nu va fi mai mare decât distanţa „P”, conform tabelului de mai jos.

Distanţa „P” maximă recomandată

Recomandări privind montarea plăcilor Lexan Thermoclick cu profile-suport intermediare şi bride cu lungimea de 100 mm.

Distanţa „P” maximă recomandată între profilele-suport intermediare orizontale

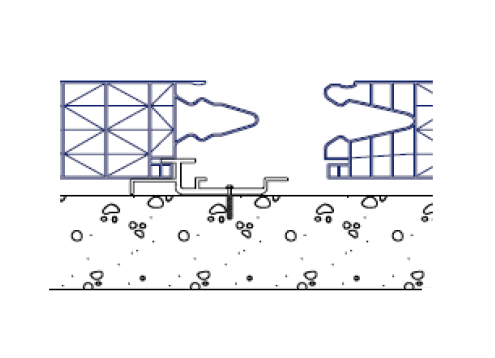

Bridă metalică de fixare

Detaliu: Bridă metalică de fixare, vedere de sus şi din faţă

1. Bridă metalică de fixare prinsă de profilul–suport intermediar orizontal

2. Prinderea cu şurub a bridei metalice de fixare de profilul–suport intermediar orizontal

3. Se montează placa următoare prin glisare şi click și montajul este gata
