Sisteme Policarbonat - POLYROM ISOCLICK 50 mm
SISTEME POLICARBONAT - POLYROM ISOCLICK 50 MM
Sistemul Polyrom Thermoclick este o placă celulară cu 13 pereţi, rezistență la impact, cu capacitate ridicată de izolare termică ce conduce la economia de energie și cu un sistem de îmbinare cu nut – feder/lambă – uluc care include şi un şanţ/canal pentru prinderea comună, înspre interiorul clădirii, a două plăci alăturate. Acest sistem de îmbinare dublă ce include canale la marginea plăcilor pentru prinderea cu o bridă specială a plăcilor alăturate elimină necesitatea profilelor verticale, contribuind astfel la reducerea cheltuielilor şi costurilor şi la ameliorarea esteticii.
Aplicațiile tipice
Aplicațiile tipice - Sisteme Policarbonat - POLYROM ISOCLICK 50 mm:
Sistem de înaltă calitate, pentru vitraje verticale din plăci din policarbonat cu pereţi multipli:
Hale industriale
Galerii comerciale
Spatii de prezentare
Magazii de depozitare
Incinte pentru animale
Spatii de depozitare
Spatii de producție
Garaje
Principalele beneficii
Principalele beneficii - Sisteme Policarbonat - POLYROM ISOCLICK 50 mm:
Structură unică, în X şi în 13 pereţi
Suprafaţa exterioară protejată împotriva radiaţiei solare UV
Caracteristici bune de transmitere şi difuzie a luminii
Rezistent la impact și practic indestructibil
Rigiditate extrem de ridicată
Izolaţie termică superbă de 0,980 W/m2 K
Garanţie împotriva efectelor expunerii la intemperii pe termen lung
Montaj simplu, facil şi rapid
Ușoare – mai puțin de jumătate din greutatea sticlei
Efect estetic plăcut
Gama largă de culori şi efecte estetice
Sistemul policarbonat Polyrom Isoclick 50 mm este o placă celulară cu 13 pereţi, rezistență la impact, cu capacitate ridicată de izolare termică ce conduce la economia de energie și cu un sistem de îmbinare cu nut – feder/lambă – uluc care include şi un şanţ/canal pentru prinderea comună, înspre interiorul clădirii, a două plăci alăturate.

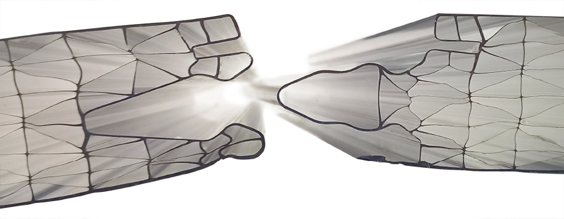

Acest sistem de îmbinare dublă ce include canale la marginea plăcilor pentru prinderea cu o bridă specială a plăcilor alăturate elimină necesitatea profilelor verticale, contribuind astfel la reducerea cheltuielilor şi costurilor şi la ameliorarea esteticii.
Caracteristici

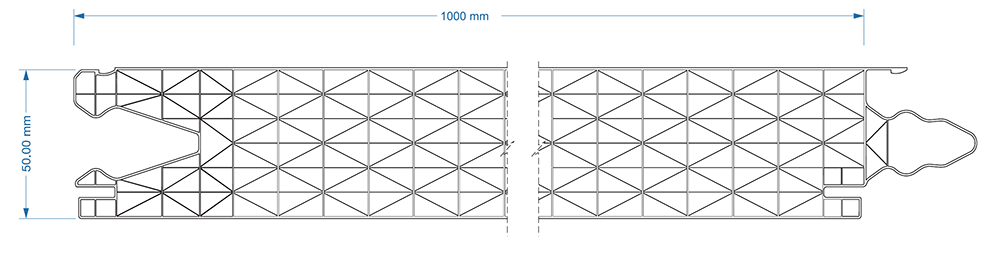

Profile și dimensiuni
Polyrom Isoclick 50 mm
Accesorii
Polyrom Isoclick 50 mm - Piesă de rupere a punţii termice sau de frig
Polyrom Isoclick 50 mm - Profil de bază și Profil de închidere

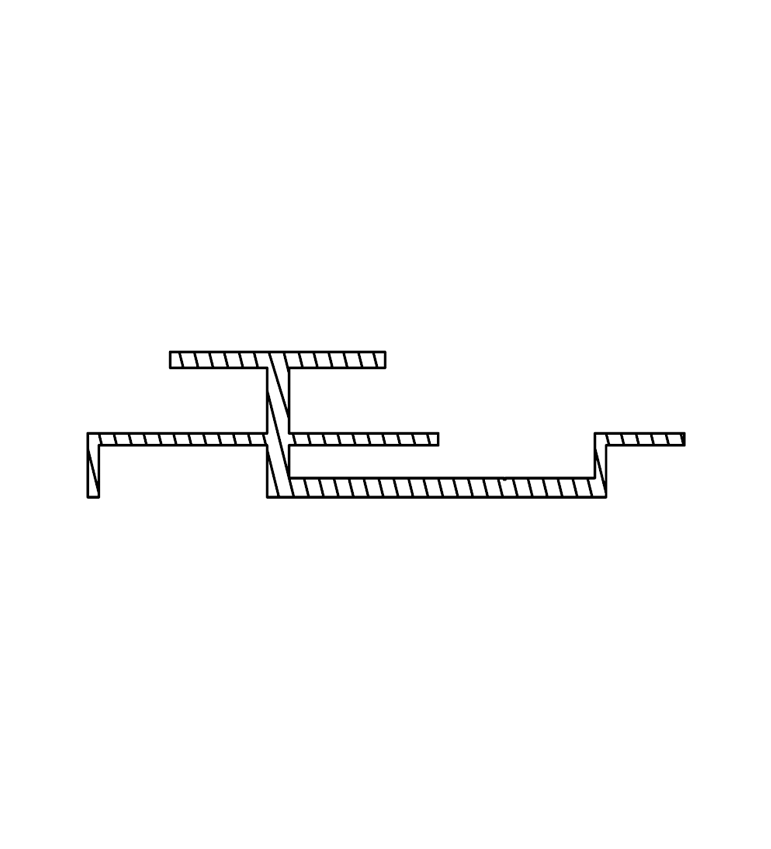

Polyrom Isoclick 50 mm - Clemă de fixare
Acest sistem de profile înglobează o piesă ce anulează orice punte de căldură sau de frig, asigurând astfel izolarea termică a întregului sistem.

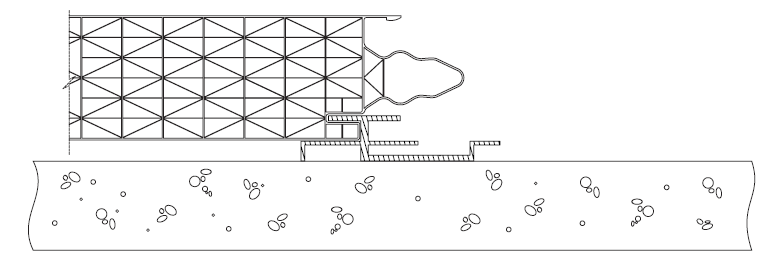

Sistemul de profile se compune dintr-un profil de bază, sub formă de L, iar după montarea plăcilor POLYROM se montează „profilul de închidere”. Astfel se lasă o deplină libertate de mişcare pe durata montajului plăcilor POLYROM.

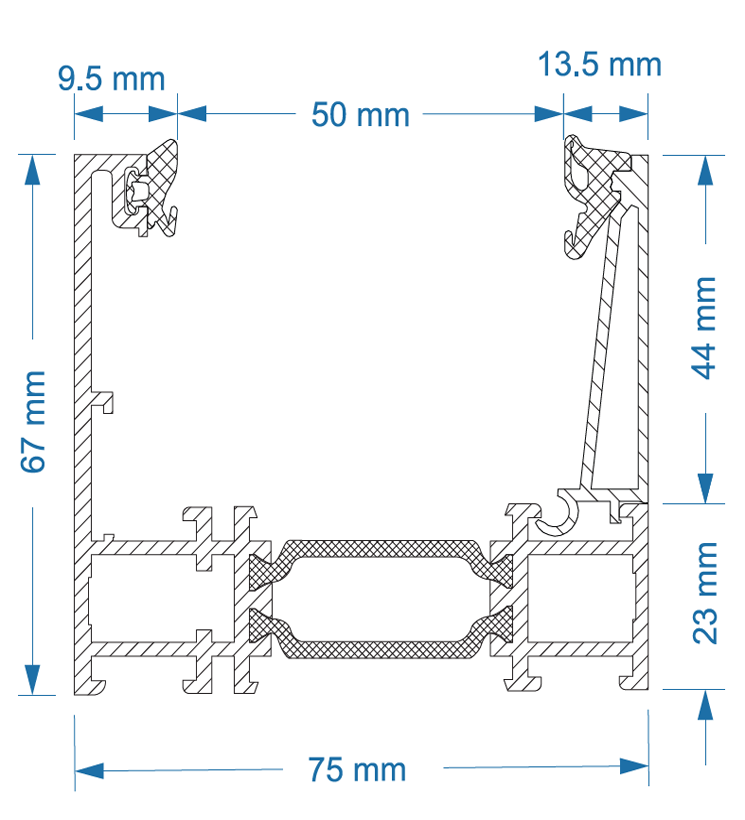

Profil de bază 50 mm, Termoizolat

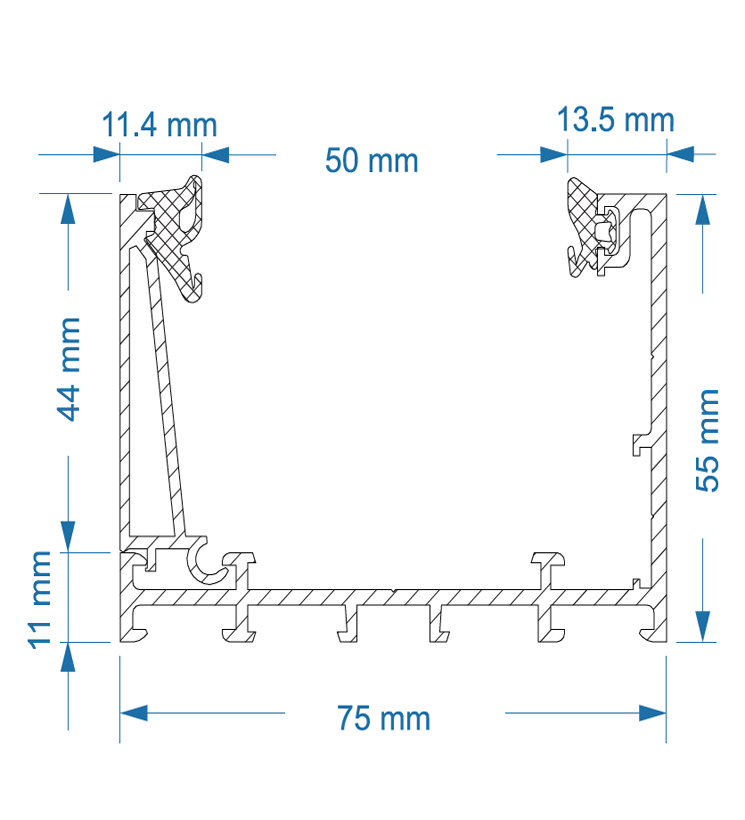

Profil de bază 50 mm, Fără izolație
Culori disponibile / personalizabile
Plăcile Polyrom Isoclick 50 mm sunt disponibile în următoarele variante de culoare:
-
Culori standard:
- Clar
- Opal (alb translucid)
-
Culori speciale (la comandă, per proiect):
se pot executa plăci colorate în variante:
- mono-culoare
- bi-culoare (o față într-o culoare și cealaltă față într-o altă culoare)
Proprietăți
Sisteme Policarbonat - POLYROM ISOCLICK 50 mm
Polyrom Isoclick 50 mm
| Proprietatea | Valoarea | Metoda de testare |
|---|---|---|
| Lăţimea panoului, între centre | 1000 mm ±2,5 mm | |
| Lungime standard | ≤6 m -0 + 20 mm ≤6 m -0 + 30 mm | |
| Grosimea totală a panoului | 50 mm ±1 mm | |
| Greutatea | 5,00 kg / m² ±5% | |
| Clasa de rezistenţă la foc | B, S2, d0 | EN13501 |
| Capacitatea de izolare fonică | ≤ 23 Db | DIN 52210-75 |
| Rezistenţa la grindină | Diam. 20 mm V≥21m/s | Testul TNO |
| Rezistenţa la temperatură | -40°C până la +120°C | UL 746 BEN |
| Coeficient transfer termic, k | 0,89 W/m² K | ISO 10077 (EN673) |
| Dilatare termică liniară | 7 x 10-5 1/°C | DIN 53752 |
| Culoare | ||
| Clar | Transmisia luminii 47% | EN 410 |
| Opal (alb translucid) | Transmisia luminii 37% | EN 410 |
Rezistenţa la impact
Placa Polyrom Isoclick 50 mm are o deosebită rezistenţă la impact în cadrul unui domeniu larg de temperatură, cuprins între -40°C şi +120°C. Produsul şi-a demonstrat rezistenţa în faţa manifestărilor climatice extreme, furtunilor, grindinei, căderilor de zăpadă şi formării de gheaţă.
Protecţia împotriva radiaţiei solare ultraviolete
Placa Polyrom Isoclick 50 mm are o faţă protejată împotriva radiaţiei solare ultraviolete cu scopul de a proteja a placa împotriva efectelor dăunătoare ale acesteia şi de a-i păstra calităţile optice timp îndelungat în condiţiile climatice cele mai severe. Faţa plăcii protejată UV, marcată pe folia de protecţie, se va monta întotdeauna înspre exterior.
Garanţia
ESPRIT GROUP SRL oferă pentru placa POLYROM Thermoclick o garanţie de 10 (zece) ani împotriva decolorării, pierderii capacităţii de transmisie a luminii şi pierderii rezistenţei la impact datorate expunerii la factorii atmosferici.
Izolarea termică
Structura cu pereţi multipli a plăcii Polyrom Isoclick 50 mm vă oferă avantaje importante în cazul în care izolarea termică constituie criteriul principal de alegere a materialului. Coeficientul de transfer termic, k, are valoarea excepţională de doar 0,89 W/m2 K.
Rezistenţa la temperaturi extreme
Placa Polyrom Isoclick 50 mm se caracterizează prin păstrarea excelentei sale rezistenţe la impact şi rigidităţi la temperaturi ridicate chiar şi după o expunere pe o perioadă îndelungată de timp. Placa Polyrom Isoclick 50 mm îşi păstrează aceste calităţi pe un domeniu larg de temperatură continuă, cuprins între -40°C şi +120°C.
Rezistenţa la foc
Placa Polyrom Isoclick 50 mm cu 13 pereţi are caracteristici bune în ceea ce priveşte prestaţia sa la foc în conformitate cu diferitele teste europene de referinţă cu privire la rezistenţa anti-foc. Pentru detalii apelaţi la distribuitorul Dvs. autorizat.
Presiunea dinamică a văntului
Se utilizează viteza vântului pentru a se determina încărcarea efectivă a plăcilor de vitraj. În termeni matematici, presiunea încărcării se calculează prin înmulţirea pătratului vitezei vântului din proiect cu constanta K = 0,613.
q = K V2
q = Presiunea dinamică a vântului, în N/m2
K = 0.613
V = viteza proiectată a vântului exprimată în m/s
Valorile lui „q” în unităţi SI (N/m2)
| Viteza vântului, m/s | Presiunea vântului, N/m2 |
|---|---|
| 10 | 61 |
| 15 | 138 |
| 20 | 245 |
| 25 | 383 |
| 30 | 552 |
| 35 | 751 |
| 40 | 981 |
| 45 | 1240 |
| 50 | 1530 |
| 55 | 1850 |
| 60 | 2210 |
| 65 | 2590 |
Prin intermediul scalei Beaufort se poate calcula încărcarea în funcţie de viteza vântului
| VÂNT | Uşor | Moderat | Puternic | Furtună |
|---|---|---|---|---|
| Viteză (km/h) | 20 | 40-60 | 80 - 100 | 120 – 140 |
| Viteză (m/sec) | 6 | 11 – 17 | 22 - 28 | 33 – 39 |
| Presiunea statică (N/m2) | 20 | 80 - 170 | 300 - 480 | 680 -950 |
Coeficientul de presiune
Pentru a pune în calcul fluctuaţiile locale ale acceleraţiei / deceleraţiei vântului datorate geometriei clădirii sau a suprafeţei vitrate trebuie să se ia în calcul un coeficient de presiune corespunzător.
Determinarea coeficientului de presiune depinde de cunoaşterea următoarelor:
- Forma şi tipul clădirii
- Înălţimea suprafeţei vitrate
- Forma suprafeţei vitrate, de exemplu
- Verticală plană
- Învelitoare înclinată
- Vitrarea unei suprafeţe curbe
Valoarea de încărcare a vântului se obţine prin înmulţirea presiunii dinamice a vântului cu coeficientul de presiune.
Încărcarea totală a vântului poate fi indicată pozitiv ca forţa de presiune a vântului sau negativ, indicând o încărcare de absorbţie / sucţiune a vântului. Valorile detaliate ale coeficientului de presiune a vântului se regăsesc în normele naţionale pentru construcţii din acest domeniu.
Încărcarea cu zăpadă
Încărcarea cu zăpadă a suprafeţei vitrate se poate considera echivalentă unei sarcini verticale, distribuite uniform, care acţionează pe unitatea de suprafaţă (m2) a proiecţiei orizontale a suprafeţei vitrate. Un acoperiş executat din placă Polyrom Isoclick 50 mm nu permite topirea imediată a zăpezii, tocmai datorită excelentei sale capacităţi de izolare termică, şi din acest motiv încărcarea generată de zăpadă trebuie luată în calcul cu deosebită atenţie.
Indicii privind depunerea de zăpadă
Greutatea pentru fiecare centimetru în înălţime:
Zăpadă proaspătă uscată 0.8-1.9 kg/m2 per cm x oră.
Zăpadă proaspătă umedă 2 - 8 kg/m2 per cm x oră.
Indicii de încărcare cu zăpadă se pot obţine din normativele locale pentru construcţii.
Instrucțiuni de montaj
Sisteme Policarbonat - POLYROM ISOCLICK 50 mm
Vitrarea deschiderilor verticale
Această selecţie ilustrează câteva propuneri de vitraj prin folosirea unor profile disponibile în comerţ, profile care s-au dovedit de succes în combinaţie cu placa Polyrom Isoclick 50 mm.
Majoritatea distribuitorilor autorizaţi de POLYROM şi firmele specializate în montarea acestuia oferă o gamă largă de profile şi accesorii de montaj specializate pentru gama de plăci Polyrom Isoclick 50 mm, care permit un montaj rapid şi facil.

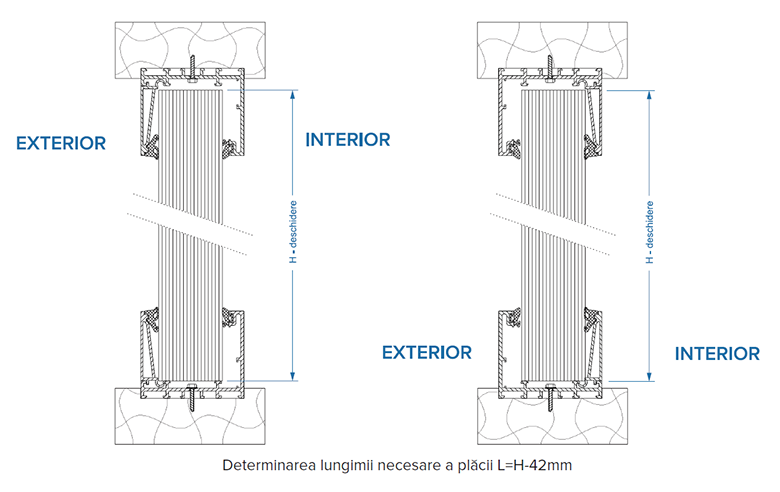

Placa Polyrom Isoclick 50 mm se poate monta atât dinspre interiorul cât şi dinspre exteriorul clădirii.
Deschiderea „H” maximă recomandată
Recomandări privind vitrarea cu plăci POLYROM Thermoclick fără profile-suport intermediare.
| Distanţa verticală dintre profilul superior şi cel inferior | Presiunea vântului maxim admisă |
|---|---|
| 2000 mm | 1900 N/m² |
| 2200 mm | 1750 N/m² |
| 2400 mm | 1600 N/m² |
| 2600 mm | 1450 N/m² |
| 2800 mm | 1350 N/m² |
| 3000 mm | 1200 N/m² |
| 3200 mm | 1050 N/m² |
Dacă înălţimea vitrajului depăşeşte deschiderea verticală „H” maximă recomandată, se impune montarea unor profile-suport orizontale intermediare de care să se fixeze placa POLYROM Thermoclick.
Placa POLYROM Thermoclick se prinde de aceste profile intermediare cu ajutorul unor bride speciale din metal inoxidabil.
Aceste bride fixează fiecare câte două plăci alăturate, prin intermediul canalului prevăzut pe ambele laturi ale plăcii. Distanţa dintre profilele orizontale intermediare nu va fi mai mare decât distanţa „P”, conform tabelului alaturat.

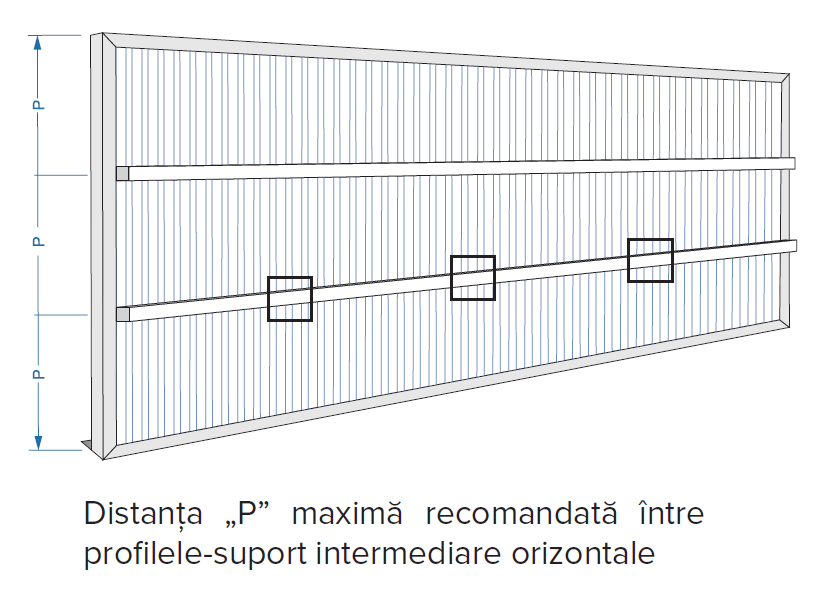

Distanţa „P” maximă recomandată
Recomandări privind montarea plăcilor POLYROM Thermoclick cu profile-suport intermediare şi bride cu lungimea de 100 mm.
| Distanţa verticală dintre profilele orizontale intermediare | Presiunea vântului maxim admisă |
|---|---|
| 2000 mm | 1800 N/m² |
| 2200 mm | 1650 N/m² |
| 2400 mm | 1500 N/m² |
| 2600 mm | 1375 N/m² |
| 2800 mm | 1250 N/m² |
| 3000 mm | 1100 N/m² |
| 3200 mm | 1000 N/m² |
Alternativă pentru îmbinarea panourilor la montare
În cazul în care înălţimea liberă a deschiderii de închis cu vitraj depăşeşte distanţa maximă admisă „H”, prinderea profilelor-cadru superioare şi inferioare de profilul suport intermediar constituie o alternativă bună pentru îmbinarea / montarea plăcilor Lexan Thermoclick.

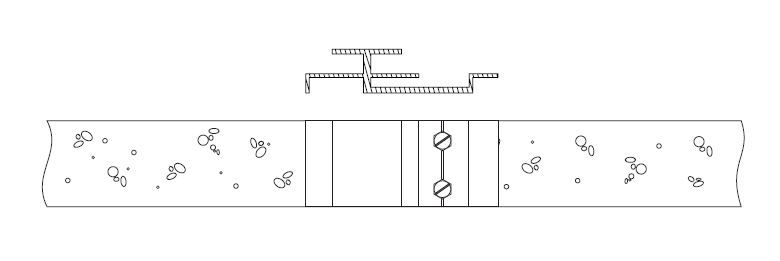

Bridă metalică de fixare, vedere de sus şi din faţă

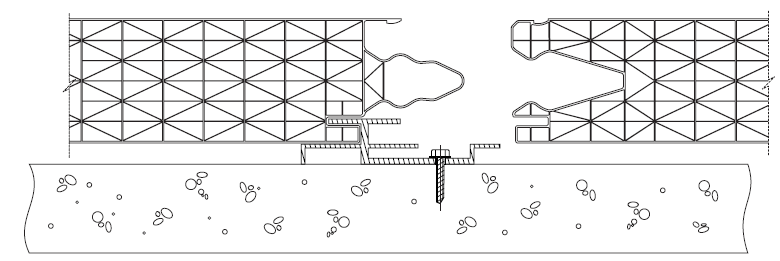

Bridă metalică de fixare prinsă de profilul-suport intermediar orizontal
Prinderea cu şurub a bridei metalice de fixare de profilul–suport intermediar orizontal

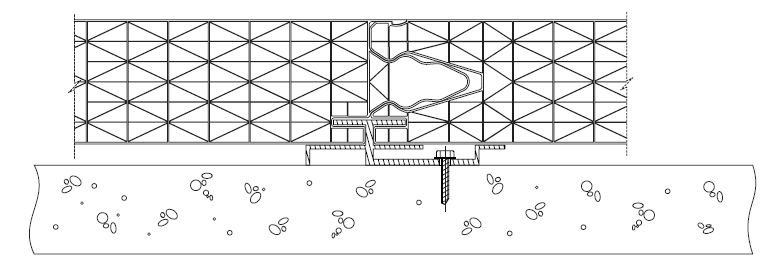

Se montează placa următoare prin glisare şi click
Instrucțiuni generale
Sisteme Policarbonat - POLYROM ISOCLICK 50 mm
Aceste recomandări se aplică tuturor produselor din plăci din policarbonat POLYROM, inclusiv dar fără a se limita la plăcile compacte/solide, cele de semnalistică şi plăcile celulare POLYROM.
Curăţarea periodică a plăcilor şi aplicarea unor proceduri corecte în acest scop pot contribui la prelungirea duratei de viaţă a plăcilor.
Se recomandă respectarea următoarelor instrucţiuni de curăţare:
Procedura de curăţare recomandată pentru suprafeţe reduse – spălare manuală
- Se spală suprafaţa cu apă călduţă cu ajutorul unei lavete care nu lasă scame sau a unui burete pentru a îndepărta murdăria şi depunerile.
- Petele/scurgerile proaspete de vopsea, grăsimile şi murdăria se îndepărtează fără probleme, înainte de uscare, prin frecare uşoară cu o cârpă moale cu eterpetrol (BP65), hexan sau heptan. Apoi se spală placa cu un săpun slab şi apă călduţă.
- Zgârieturile şi zonele mici mătuite se pot reduce la minim prin utilizarea unui polish/ceară auto slabă. Sugestia noastră este să faceţi o probă pe o suprafaţă mică a plăcii POLYROM cu ceara aleasă, urmând întocmai instrucţiunile producătorului cerii, înainte de a da întreaga placă cu ceară.
- Se clăteşte placa cu apă rece şi se usucă prin ştergerea ei cu o cârpă moale pentru a preveni formarea petelor rezultate în urma uscării picăturilor de apă.
Procedura de curăţare recomandată pentru suprafeţe mari – spălare mecanizată
- Se curăţă suprafaţa cu un dispozitiv de apă (wap) şi/sau de abur sub presiune. Presiunea apei va fi de maxim 100 bar. Sugestia noastră este să faceţi o probă pe o suprafaţă mică a plăcii, înainte de a curăţa întreaga suprafaţă.
- Se va evita utilizarea de aditivi în apă sau aburi.
Instrucţiuni importante pentru toate tipurile de placă POLYROM:
- Nu se vor folosi niciodată detergenţi abrazivi sau cu alcalinitate ridicată la curăţarea materialelor din policarbonat POLYROM.
- Nu se vor folosi niciodată solvenţi aromatici sau halogenaţi precum toluenul, benzenul, benzina, acetona sau tetraclorura de carbon la curăţarea materialelor din policarbonat POLYROM.
- Utilizarea unor detergenţi incompatibili la curăţarea plăcii POLYROM poate cauza deteriorarea structurii şi/sau suprafeţei plăcii.
- Contactul cu solvenţi puternici precum metil-etilketona (MEK) sau cu acidul clorhidric poate conduce la degradarea suprafeţei şi posibila apariţie de crăpături la placa POLYROM.
- Nu frecaţi placa cu peria, burete de sârmă sau alte materiale abrazive.
- Nu utilizaţi obiecte dure, ascuţite sau tăioase (lame de ras etc.) pentru a îndepărta depunerile de murdărie sau petele de pe suprafaţa plăcii.
- Nu curăţaţi placa din policarbonat POLYROM când aceasta se află în bătaia soarelui sau la temperaturi ridicate, deoarece pot apărea pete.
- Trebuie să consultaţi fişa de siguranţă a producătorilor tuturor substanţelor chimice menţionate pentru a fi în măsură să luaţi măsurile de siguranţă adecvate.
Instrucţiuni suplimentare pentru plăcile celulare, profilate şi de semnalistică:
- Detergenţii şi solvenţii care sunt în general recomandaţi pentru a se folosi pe policarbonat nu sunt neapărat compatibili şi cu suprafaţa protejată împotriva radiaţiei UV a plăcilor celulare, profilate sau de semnalistică din policarbonat.
- Nu folosiţi nici un fel de alcool pe suprafaţa protejată împotriva radiaţiei UV a plăcii din POLYROM.
Certificările ISO 9001 si 14001 sunt de asemenea o garanţie în plus pentru seriozitatea noastră, preocuparea permanentă pentru calitatea produselor şi serviciilor oferite şi recomandă firma noastră ca un furnizor de top.
Întrebări Frecvente
Pentru a reduce acumularea de căldură prin fațadă, recomandăm insistent utilizarea panourilor colorate IR Control™.
Foile plate solide sau multipereți pot fi vitrate în aplicații cu piele dublă folosind profile standard de perete cortină din aluminiu și garnituri EPDM. Sistemul poate fi instalat într-o aplicație dublă de piele cu un profil special de aluminiu furnizat de Esprit Group.
Aceasta depinde de data producției și de condițiile de depozitare a produsului înainte de termoformare. Se recomandă verificarea produsului înainte de a încerca termoformarea.
- Nu utilizați niciodată produse de curățare abrazive sau alcaline ridicate pe niciun produs din policarbonat.
- Nu lăsați agenți de curățare pe policarbonatul Esprit Group pentru perioade lungi de timp. Clătiți imediat cu apă rece și curată.
- Nu aplicați produse de curățare în lumina directă a soarelui.
- Nu folosiți niciodată obiecte ascuțite, raclete sau aparate de ras pe policarbonat.
- Nu curățați cu benzină.
- Practicați întotdeauna siguranța în primul rând și nu pășiți niciodată direct pe un panou din policarbonat.
- Testați întotdeauna agenții de curățare într-o zonă mică, discretă înainte de a curăța întregul panou, pentru a vă asigura că nu există rezultate negative.
- Evitați să lăsați vârful de pulverizare a spălării cu presiune să se apropie prea mult de panou. Mașinile de spălat cu presiune au adesea suficientă presiune la vârful de pulverizare pentru a pătrunde sau rupe panoul.
- Evitați curățarea uscată, deoarece particulele de nisip și praf care se lipesc de exteriorul panourilor pot zgâria suprafața.
Coeficientul de umbrire (SC) este un parametru care compară materialele transparente și translucide cu sticlă transparentă de 3 mm cu 87% LT ׂ (transmisia luminii). Cu cât valoarea este mai mică, cu atât este mai convenabil să stai sub material în zilele calde și însorite. În proiectele de arhitectură, SC ar trebui să fie de obicei între 0,3 și 0,5.
Policarbonatul cu pereți multipli ar trebui utilizat atunci când parametrul cheie de proiectare este izolarea termică. Policarbonatul solid ar trebui utilizat atunci când parametrul cheie de proiectare este izolarea acustică și aspectul asemănător sticlei.
Policarbonatul cu pereți multipli este o foaie structurată cu mai multe celule. Datorită structurii sale cu mai multe celule, are o izolare termică superioară și o suprafață redusă.
Un finisaj mat al suprafeței este bun dacă doriți să evitați strălucirea în împrejurimi.
Plăcile ondulate din policarbonat oferă cea mai bună transmisie a luminii și rezistență la lumina UV, cu proprietăți excepționale de rezistență la impact și rezistență la impact. Plăcile de policarbonat multipereți asigură cea mai bună izolare termică. În locațiile în care ați prefera izolarea termică în detrimentul transmisiei luminii, ar trebui să utilizați plăci din policarbonat multipereți.
Produsele din policarbonat de la ESPRIT GROUP sunt protejate cu un strat de protecție UV care protejează împotriva fotodegradării, îngălbenirii și fragilității. Acest lucru protejează foile de impactul nociv al radiațiilor UV și ajută la menținerea transmisiei și calității luminii pentru mulți ani. Produsele noastre vin cu o garanție de 10 ani împotriva pierderii transmisiei luminii. La cerere specială, putem oferi un strat de protecție UV forțat cu o garanție mai lungă.
Difuzia nu este definită de material, ci de aditivul de difuzie care face parte din formula de fabricație. Materialele trebuie selectate după potrivirea lor la aplicație (de exemplu, policarbonat pentru termoformare sau vreme extremă). De obicei, produsele marcate cu gradul de semn și/sau gradul de difuzie au o difuzie a luminii mai mare decât altele.
